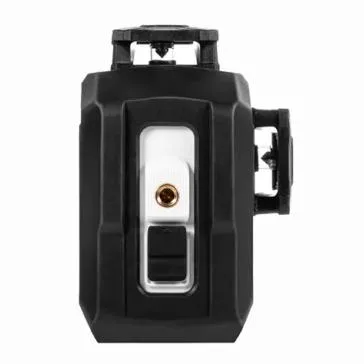

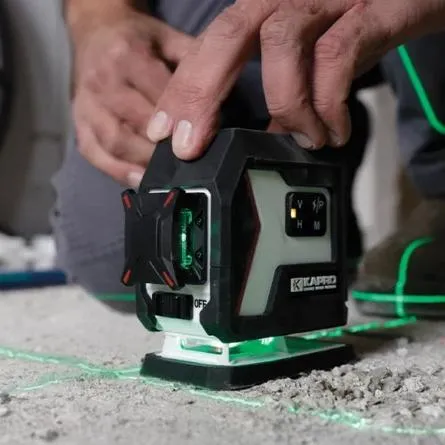

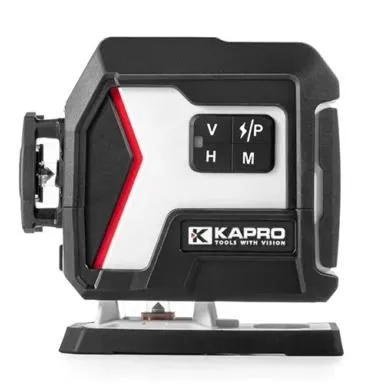

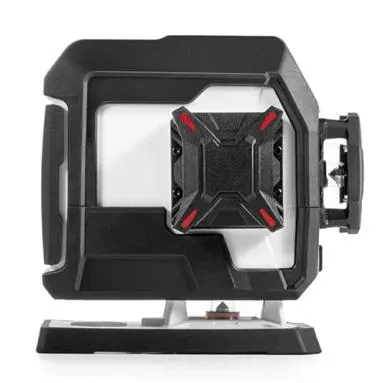

Kapro Ristilaser Nucleo 360 ast. vihreä 3 linjaa + seinäteline

Kapro Nucleo Mini 3D Green Laser on kompakti ja monipuolinen ristilaser, joka on suunniteltu tarjoamaan kattavaa tasaus- ja linjausratkaisua ammattilaiskäyttöön.

• Laitteen erikoisuus on sen kolme 360 asteen vihreää lasersädettä: yksi vaaka- ja kaksi pystysuuntaista, jotka tarjoavat samanaikaisesti täydellisen referenssin koko työtilaan – lattioista seiniin ja kattoon. Vihreä lasersäde on merkittävästi kirkkaampi ja näkyvämpi kuin perinteinen punainen laser, mikä parantaa käyttömukavuutta erityisesti kirkkaissa sisätiloissa tai pidemmillä etäisyyksillä. Tämä laser on varustettu nopealla ja luotettavalla automaattisella itsetasaustoiminnolla, joka kompensoi epätasaisuudet jopa +3 asteen kallistuskulmaan asti, varmistaen tarkan mittaustuloksen nopeasti. Mikäli kallistus on suurempi, laite antaa visuaalisen varoituksen vilkkumalla, estäen virheellisen käytön. Nucleo-laserissa on myös erillinen manuaalinen tila, joka mahdollistaa lasersäteiden kallistamisen haluttuun kulmaan, mikä on välttämätöntä esimerkiksi kaatojen tai viistojen linjausten tekemisessä.

• Käyttökantaman osalta Nucleo loistaa: ilman erillistä ilmaisinta (vastaanotinta) sisätilojen työskentelyetäisyys on jopa 30 metriä. Käyttämällä yhteensopivaa pulssitilaa ja erillistä ilmaisinta, kantama laajenee jopa 60 metriin, mahdollistaen tehokkaan työskentelyn myös suurilla työmailla tai ulkona. Laitteen virransyöttö on suunniteltu modernisti USB Type-C -portin kautta ladattavalla akulla, mikä takaa jatkuvan työnkulun ilman paristojen jatkuvaa vaihtoa. Kestävyyden takaamiseksi laite on suojattu iskunkestävällä kumipinnoitteella. Monipuoliset kiinnitysvaihtoehdot lisäävät laitteen joustavuutta. Laserissa on sekä pohjassa että päällä 1/4" UNC jalustakierre ja se toimitetaan säädettävän, monikäyttöisen magneettisen seinätelineen kanssa, joka mahdollistaa helpon ja tarkan sijoittelun eri pinnoille. Flash-tila tarjoaa lisänäkyvyyttä erittäin kirkkaissa olosuhteissa lyhyillä ja keskipitkillä etäisyyksillä. Nucleo 3D -laser on suunniteltu monenlaisiin asennus- ja linjaustöihin, kuten laatoitukseen, kipsilevyasennuksiin, ovien ja ikkunoiden karmituksiin sekä sähkö- ja LVI-asennuksiin. Sen tarkkuus on 0,2 mm/m tekee siitä luotettavan valinnan vaativimpiinkin projekteihin.

Käyttötarkoitus

• Lattia- ja seinälaatoitus: Laserin kolme 360 asteen sädettä, erityisesti pohjan vaakalinja ja pystylinjat, mahdollistavat täydellisen suorakulmaisen referenssin asettamisen koko huoneeseen yhdellä kertaa. Tämä vähentää virheitä ja nopeuttaa merkittävästi laattojen, panelointien tai muiden pintamateriaalien asennusta useille pinnoille samanaikaisesti, varmistaen jatkuvan linjauksen huoneesta toiseen siirryttäessä. Tämän ominaisuuden ansiosta asennukset ovat nopeampia ja visuaalisesti virheettömiä.

• Kuivarakentaminen ja alakattojen asennus: Kaksi pystysuuntaista 360 asteen linjaa ovat ihanteellisia kipsilevyrunkojen, väliseinien, oviaukkojen ja erilaisten läpivientien tarkkaan linjaukseen usealla seinäpinnalla. Vaakalinja tarjoaa jatkuvan referenssin alakattojen, listojen ja hyllyjen asennuskorkeudelle, mikä eliminoi tarpeen siirtää laitetta tai mittaustyökaluja jatkuvasti, tehostaen työtä merkittävästi.

• Kaltevuuksien ja kaatojen asettaminen: Manuaalisen tilan ansiosta laserin linjoja voidaan kallistaa haluttuun kulmaan, mikä on kriittinen ominaisuus esimerkiksi märkätilojen lattiakaatojen tai muiden kaltevien rakenteiden, kuten rampien ja kaiteiden, asennuksessa. Tällä tavoin saavutetaan tarkka ja hallittu kaltevuus, joka on välttämätön asianmukaisen vedenpoiston tai esteettisen linjauksen kannalta.

• Ikkunoiden, ovien ja kalusteiden kohdistus: Laserin 360 asteen linjat tarjoavat tarkan vaaka- ja pystysuoran viitepisteen, mikä on korvaamatonta ikkunoiden, ovien karmien ja suurten kalusteiden, kuten keittiökaappien tai kirjahyllyjen, asennuksessa. Linjojen avulla varmistetaan, että asennukset ovat täysin suorassa ja samalla korkeudella suhteessa toisiinsa ja ympäristöön, mikä on ammattimaisen lopputuloksen edellytys.

Pakkauksen sisältö

Kapro Ristilaser Nucleo (Mini 3D Green Laser, malli 933G tai vastaava) Monikäyttöinen säädettävä magneettinen seinäteline

• Pehmeä kantolaukku (Soft Bag) USB Type-C latauskaapeli Ominaisuudet:

• Kolme 360° vihreää lasersädettä: Tuottaa yhden vaakasuoran ja kaksi pystysuoraa linjaa, jotka kattavat työtilan kokonaisuudessaan ilman laitteen jatkuvaa siirtelyä, tehostaen työnkulua.

• Itsetasaava mekanismi +3 ast.: Kompensoi automaattisesti pienet kallistukset, mikä takaa nopean ja tarkan linjauksen heti käyttöönoton jälkeen.

• Vihreä laserteknologia: Säde on jopa neljä kertaa paremmin näkyvä kuin punainen laser, mikä parantaa merkittävästi luettavuutta kirkkaissa työolosuhteissa.

• Manuaalinen tila: Mahdollistaa lasersäteiden lukitsemisen ja kallistamisen haluttuun kulmaan, mikä on välttämätöntä viistojen linjausten ja kaatojen asettamiseksi.

• Pulssitila: Antaa mahdollisuuden käyttää erillistä laserilmaisinta, mikä pidentää työskentelyetäisyyden jopa 60 metriin ja parantaa suorituskykyä ulkokäytössä tai erittäin kirkkaassa valossa.

• Flash-tila: Parantaa lasersäteen näkyvyyttä lyhyillä ja keskipitkillä etäisyyksillä kirkkaissa olosuhteissa.

• USB Type-C lataus: Mahdollistaa sisäänrakennetun akun helpon latauksen ja jatkuvan virransyötön, mikä maksimoi tuottavuuden työmaalla.

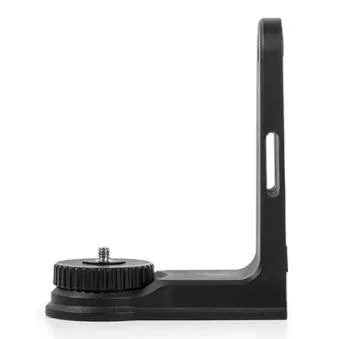

• Monikäyttöinen magneettinen teline: Säädettävä teline mahdollistaa laserin nopean ja vakaan kiinnityksen metallipinnoille tai jalustalle, tarjoten joustavuutta sijoitteluun.

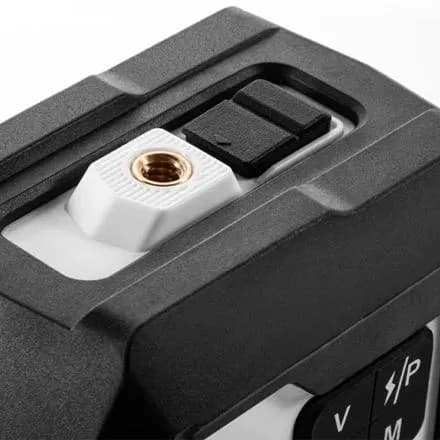

• Kaksi jalustakierrettä (pohja ja yläosa): 1/4" UNC kierteet pohjassa ja yläosassa tarjoavat monipuoliset kiinnitysvaihtoehdot eri jalustoihin ja telineisiin.

• Kestävä rakenne: Iskunkestävä kumipinnoitettu kotelo suojaa laitetta työmaan rasituksilta ja pidentää sen käyttöikää.

Tekniset Ominaisuudet

• Lasersäteen tyyppi:

• Vihreä linjalaser (Green Line Laser) Linjojen lukumäärä:

• Kolme 360° linjaa (1 vaaka, 2 pysty) Tarkkuus: 0,2 mm/m

• Itsetasausalue: +- 3 ast.

• Itsetasaustyyppi:

• Heilurimekanismi (Pendulum) Toimintasäde (ilman ilmaisinta): 30 m (100 ft)

• Toimintasäde (ilmaisimella): 60 m (200 ft)

• Virtalähde:

• Ladattava akku (Lataus:

• USB Type-C) Jalustakierteet: 1/4"

• UNC (pohja ja yläosa) Suojausluokitus:

• IP54 (Pöly- ja roiskevesisuojattu) Varoitus: Visuaalinen varoitus, kun poikkeama itsetasausalueesta on liian suuri

• Mitat (noin): 106 mm x 106 mm x 70 mm Kapro Ristilaser Nucleo 360 ast.

vihreä 3 linjaa + seinäteline käyttöohje

• Käyttöönotto ja virransyöttö: Ennen ensimmäistä käyttökertaa tai pitkän varastoinnin jälkeen, lataa laitteen akku täyteen mukana toimitetulla USB Type-C -kaapelilla. Latausportti sijaitsee laitteen sivulla. Käynnistääksesi laitteen itsetasaavassa tilassa, siirrä virtakytkin (sivulla)

• ON-asentoon. Laite alkaa tasata itseään automaattisesti. Lasersäteen valinta: Käytä ohjauspaneelin painikkeita valitaksesi tarvittavat lasersäteet. Yleensä erillinen painike on vaakalinjalle (H) ja toinen pystylinjoille (V/P). Pystylinjojen painiketta painamalla voit selata eri pystylinjakombinaatioita (molemmat pystyt aktiiviset → sivupysty aktiivinen → etupysty aktiivinen → ei linjoja) tai aktivoida pulssitilan.

• Itsetasaava tila (ON): Tämä on oletustila, jossa laser tasoittuu automaattisesti +3 asteen alueella. Jos laite kallistuu liikaa, lasersäteet alkavat vilkkua varoittaen virheellisestä linjauksesta. Aseta laser mahdollisimman tasaiselle alustalle tai käytä säädettävää telinettä tai jalustaa, jotta laite pysyy itsetasausalueella.

• Manuaalinen tila (Kallistus): Kytke manuaalinen tila päälle pitämällä virtakytkintä OFF-asennossa ja painamalla Manuaalinen tila -painiketta (M) kahden sekunnin ajan. Tässä tilassa itsetasaus on poissa käytöstä, ja voit kallistaa laseria asettaaksesi kulmia kaatoja tai viistoja linjauksia varten. Laserlinjat saattavat vilkkua tai palaa jatkuvasti osoittaen manuaalista tilaa (tarkista tarkat merkkivalot käyttöoppaasta).

• Pulssitila (Ilmaisimen käyttö): Pulssitila mahdollistaa laserin käytön yhteensopivan laserilmaisimen kanssa jopa 60 metrin etäisyydellä tai kirkkaissa olosuhteissa. Aktivoi pulssitila painamalla

• V/P-painiketta toistuvasti, kunnes pulssitila on aktiivinen. Huolto: Laserlähtöaukkojen puhtaus on elintärkeää tarkkuuden säilyttämiseksi. Puhdista linssit säännöllisesti pehmeällä, nukkaamattomalla liinalla. Älä koskaan yritä avata tai huoltaa itse laserin sisäosia. Kalibrointi tulee suorittaa valtuutetussa huollossa, jos epäilet tarkkuuden heikentyneen. Säilytä laitetta kuivassa, pölyttömässä paikassa, mieluiten sen mukana toimitetussa laukussa, kun se ei ole käytössä.

Varoitukset

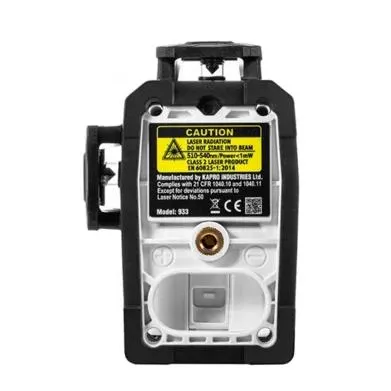

• Lasersäteily: Tämä tuote on yleensä luokan II laserlaite. Älä katso suoraan lasersäteeseen tai suuntaa sädettä muihin ihmisiin tai eläimiin. Vältä pitkäaikaista altistumista lasersäteelle. Käytä Beamfinder™-suojalaseja näkyvyyden parantamiseksi, mutta huomaa, että ne eivät suojaa silmiä lasersäteilyltä.

• Akun käsittely: Käytä vain suositeltuja tai mukana toimitettuja akkuja ja latureita. Älä yritä ladata vaurioituneita akkuja. Älä altista laitetta tai akkua äärimmäisille lämpötiloille, suoralle auringonvalolle tai tulelle.

• Ympäristö: Vaikka laite on IP54-luokiteltu, se ei ole täysin vesitiivis.

• Vältä upottamista veteen ja suojaa laitetta voimakkailta vesisuihkuilta. Tarkkuus: Jos laite on pudonnut tai kokenut voimakkaan iskun, sen tarkkuus on tarkistettava kalibroimalla ennen kriittisten mittausten tekemistä.

Usein Kysyttyä, UKK

• Miten Kapro Nucleo 360 -laserin 3D-ominaisuus hyödyttää rakentamisessa? Kapro Nucleo on 3D-ristilaser, mikä tarkoittaa, että se heijastaa kolme täyttä 360 asteen lasersädettä: yhden vaakasuoran ja kaksi pystysuoraa. Tämä eroaa perinteisistä ristilasereista siten, että saat yhdellä laitteella samanaikaisesti vertailulinjat lattiaan, kaikkiin seiniin ja kattoon. Tämä nopeuttaa huomattavasti esimerkiksi väliseinien asentamista, laatoitusta ja alakattojen koolausta, sillä laitetta ei tarvitse kääntää työn edetessä.

• Soveltuuko Kapro Nucleo vihreä ristilaser ulkokäyttöön? Kyllä, laite soveltuu ulkokäyttöön, mutta siihen suositellaan lisävarustetta. Vaikka vihreä säde on silmälle erittäin kirkas, auringonvalossa lasersäteen näkeminen on haastavaa. Kapro Nucleo on varustettu pulssitilalla, joka mahdollistaa erillisen laserilmaisimen (vastaanottimen) käytön. Ilmaisimen avulla työskentelyetäisyys kasvaa jopa 60 metriin ja linjan löytäminen onnistuu tarkasti myös kirkkaassa päivänvalossa ulkona.

• Voiko tällä laserilla tehdä kallistuksia ja kaatoja, kuten viemäriputkien asennuksessa? Kyllä voi. Kapro Nucleo -laserissa on manuaalinen tila, joka lukitsee heilurimekanismin. Tässä tilassa voit kallistaa koko laitetta haluamaasi kulmaan ilman, että laite yrittää tasata itseään tai vilkuttaa virhevaloa.

• Tämä on välttämätön ominaisuus esimerkiksi portaiden kaiteiden asennuksessa, lattiakaatojen tekemisessä tai viistojen sisäkattojen levytyksessä. Miten Kapro Nucleo ladataan ja mikä on sen virtalähde? Tämä malli käyttää sisäänrakennettua ladattavaa Li-Ion-akkua, mikä poistaa tarpeen jatkuvalle paristojen vaihdolle ja säästää käyttökustannuksissa. Lataus tapahtuu nykyaikaisella USB-C-liitännällä, joten voit ladata laitteen samalla laturilla kuin useimmat nykyaikaiset puhelimet tai jopa varavirtalähteestä työmaalla.

• Latauksen aikana laitetta voi myös käyttää, mikä varmistaa työn jatkuvuuden. Miksi vihreä laser on parempi kuin punainen rakennustyömaalla? Vihreän laserin suurin etu on sen näkyvyys. Ihmissilmä erottaa vihreän värin aallonpituuden jopa neljä kertaa paremmin kuin punaisen. Tämä tarkoittaa, että Kapro Nucleo -laserin vihreät linjat erottuvat selkeämmin kirkkaasti valaistuissa sisätiloissa, pitkissä hallimaisissa tiloissa ja vaaleita pintoja vasten, mikä vähentää virheitä ja nopeuttaa työtä.

Kierrätysohjeet

• Sähkö- ja elektroniikkalaitteen kierrätys (SER): Tämä tuote on luokiteltu sähkö- ja elektroniikkalaitteeksi, ja se sisältää myös ladattavan akun. Sitä ei saa hävittää tavallisen kotitalousjätteen tai sekajätteen joukossa. Käytöstä poistettu laite tulee toimittaa viralliseen sähkö- ja elektroniikkaromun (SER) vastaanottopisteeseen. Vastaanottopisteitä ovat alueelliset jäteasemat, kierrätyskeskukset sekä useat sähkölaitteita myyvät liikkeet. Oikeaoppinen kierrätys estää haitallisten aineiden pääsyn luontoon ja mahdollistaa arvokkaiden raaka-aineiden uusiokäytön.

• Pakkauksen kierrätys: Tuotteen myyntipakkaus on suunniteltu kierrätettäväksi.

• Lajittele pakkauksen eri osat materiaalien mukaan:

• Pahvi ja kartonki:

• Ulkopakkaus ja käyttöohjeet kuuluvat kartonkikeräykseen. Muovi: Mahdolliset suojapussit, kalvot ja muoviset pehmusteet tulee lajitella muovinkeräykseen. Tarkista aina paikalliset jätehuoltomääräykset varmistaaksesi oikean lajittelutavan alueellasi.
