Ristilaser Kapro 875G vihreä 1V + 4P + LP pehmeä kotelo

Kapro 875G on vihreäsäteinen ristilaser, joka yhdistää pystysuuntaisen linjan ja useat kohdistuspisteet yhden kompaktin rungon sisällä. Yksi pystylinja tarjoaa selkeän referenssin suoruuden tarkistamiseen ja kohdistuksiin, kun taas neljä pistettä sekä luotipisteet helpottavat pisteen siirtoa lattian ja katon välillä sekä kulmien ja risteyskohtien merkintää. Vihreä säde on sisätiloissa selkeästi havaittava, mikä nopeuttaa asennuksia ja vähentää virheitä. Laitteessa on automaattinen itsetasaus, joka lukittuu nopeasti tasoon tyypillisellä ±3° alueella.

• Kun työ edellyttää kaltevuusmerkintöjä, käytettävissä on manuaalitila: tällöin viiva/piste voidaan asettaa haluttuun kulmaan ilman itsetasausta. Tarkkuus on ±0,3 mm/m, mikä riittää sekä rungon kohdistukseen että viimeistelyvaiheen asennuksiin. Pulssitila mahdollistaa käytön vastaanottimen kanssa kirkkaassa valossa ja pidemmillä etäisyyksillä. Näkyvyys paljain silmin on tyypillisesti jopa 30 m sisätiloissa olosuhteista riippuen; vastaanottimen kanssa työalue kasvaa merkittävästi. Magneettinen kiinnike ja 1/4″/5/8″ jalustakierteet antavat joustavat sijoitusvaihtoehdot, ja pehmeä kuljetuskotelo suojaa laitetta ja tarvikkeita kuljetuksessa.

• Ergonomia on suunniteltu nopeaan käyttöön: erilliset painikkeet tila- ja sädevalinnoille, selkeät LED-/vilkkuindikaatiot itsetasaukselle ja manuaalikaltevuudelle, sekä vaakasuoran ja pystysuoran referenssin nopeat kytkennät. Kompakti koko, kevyt paino ja pitkä käyttöaika AA-paristoilla tai akulla tekevät laitteesta monipuolisen työkalun päivittäiseen asennus- ja mittaustyöhön.

Käyttötarkoitus

Sähkö- ja LVI-asennukset – Piste- ja luotitoiminnot nopeuttavat pistemäisten reittien, valaisinpisteiden, läpivientien ja pistorasioiden kohdistusta lattian ja katon välillä. Pystylinjaa hyödyntämällä kaapelihyllyt, kanavat ja nousut saadaan suoraan samaan linjaan ilman erillisiä viivaimia. Tämä parantaa työn rytmiä ja vähentää uudelleenmittausta, kun piste siirtyy tarkasti lattiasta kattoon. Kuivarakentaminen ja sisäseinät – Pystylinja toimii jatkuvana suoruusreferenssinä rankojen, oviaukkojen ja kulmien kohdistuksessa. Neljä pistettä helpottaa kulmien, ovilinjojen ja risteysten merkitsemistä, mikä tekee rungon asennuksesta johdonmukaista useissa huoneissa peräkkäin. Pulssitilan ja vastaanottimen avulla linja pysyy seurattavana myös kirkkaissa valaistusolosuhteissa. Laatoitus ja viimeistelytyöt – Pystylinja auttaa pitämään saumajaot suorina ja yhtenäisinä, kun taas pisteet toimivat tarkkoina referensseinä rivien aloituksessa, kalusteiden kiinnityksissä sekä kulmaprofiilien asettelussa. Manuaalikaltevuus mahdollistaa esimerkiksi kevyet kaadot kylpyhuonetöissä, ja vihreän säteen näkyvyys helpottaa työn seurantaa. Yleisten referenssipisteiden siirto – Luotipisteet (ylös/alas) mahdollistavat nopean ja virheettömän pisteen siirron lattian ja katon välillä esimerkiksi ripustusten, valaisinjakojen ja mittalinjojen perustaksi. Magneettikiinnike nopeuttaa työasennon vaihtoja teräsrankoihin ja telineisiin.

Pakkauksen sisältö

Kapro 875G ristilaser (1× pystylinja, 4× pistettä, luotipisteet) Magneettinen monitoimikiinnike / jalusta-adapteri (1/4″ ↔ 5/8″)

• Kohdelaatta (lasertarget) Virtalähde: ladattava akku Latausjohto/virtalähde (akkusetissä)

• Pehmeä kuljetuskotelo Käyttöohje Ominaisuudet:

• Sädekonfiguraatio: 1 pystylinja + 4 kohdistuspistettä + luotipisteet — yhdistää viiva- ja pistelaserin edut pisteen siirtoon ja suoruuden tarkistukseen.

• Vihreä säde:

• Vihreä 510–530 nm — selkeä näkyvyys sisätiloissa, nopeampi merkintä. Tarkkuus: ±0,3 mm/m — soveltuu sekä rungon että viimeistelyn vaatimuksiin.

• Itsetasaus: ±3° heilurimekanismilla — nopea käyttöönotto epätasaisella alustalla.

• Manuaalitila (tilt): viivojen/pisteiden kallistus — kaltevuusmerkintöihin ja erikoissovelluksiin.

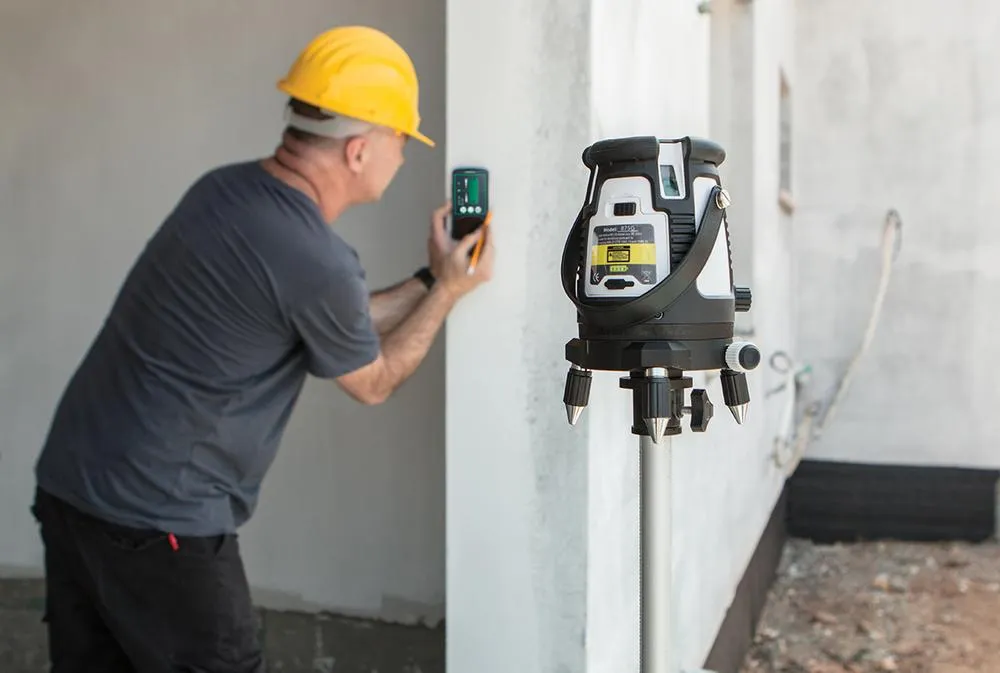

• Pulssitila: yhteensopiva vastaanottimen kanssa — pidentää työaluetta kirkkaassa valossa.

• Kantama: jopa ~30 m (paljain silmin, olosuhteista riippuen); vastaanottimella pidemmälle.

• Kiinnitys: 1/4″ ja 5/8″ jalustakierteet + magneettikiinnike — nopeat asennustavat.

• Käyttö: akku tai 4×

• AA — joustava virransyöttö setistä riippuen. Kuljetus: pehmeä kotelo — kevyt ja suojaava säilytys ja siirtäminen.

• Ilmaisimet: selkeät LED-/vilkkuindikaatiot tasaus- ja manuaalitiloille — virhekäytön ehkäisy.

Kapro 875G käyttöohje

Käyttöönotto – Aseta laite vakaalle alustalle tai jalustalle. Kytke virta; automaattitilassa itsetasaus lukittuu tasoon ±3° sisällä. Odota tasaantuminen ennen merkintää. Valitse säteet (pystylinja, pisteet, luotipisteet) työn mukaan ja säästä akkua käyttämällä vain tarvittavia säteitä. Luotipisteet ja pisteen siirto – Kohdista lattialle ja kattoon luotipisteillä ja varmista keskilinja esimerkiksi valaisimen, ripustuksen tai pystynousun asennusta varten. Neljä muuta pistettä helpottaa kulmien, risteysten ja siirtojen merkintää. Manuaalikaltevuus – Aktivoi pitkällä painalluksella. Tilan vilkkuindikaatio kertoo, ettei itsetasaus ole aktiivinen. Säädä haluttu kallistus (esim. kaadot) ja tee merkinnät. Pulssitila ja vastaanotin – Ota pulssitila käyttöön ulkona tai pitkillä etäisyyksillä ja käytä yhteensopivaa vastaanotinta linjan/pisteen havaitsemiseen kirkkaassa valossa. Huolto – Pyyhi optiikka pehmeällä, nukkaamattomalla liinalla. Suojaa laite iskuilta ja kosteudelta; kuivaa käytön jälkeen. Lataa akku säännöllisesti tai poista AA-paristot pitkäaikaisen varastoinnin ajaksi. Säilytä pehmeässä kotelossa.

Varoitukset

Älä katso suoraan lasersäteeseen tai sen voimakkaisiin heijastuksiin; suojaa ohikulkijat. Varmista tukeva kiinnitys; laitteen putoaminen voi aiheuttaa vammoja ja kalibrointivirheen. Älä käytä räjähdysvaarallisissa tiloissa. Vältä pitkäaikaista altistusta kosteudelle; pehmeä kotelo ei ole vedenpitävä. Poista paristot/akku pitkässä varastoinnissa ja vältä äärilämpötiloja. Noudata työmaan yleisiä turvallisuusohjeita ja henkilökohtaisia suojaimia.

Usein Kysyttyä, UKK

• Mitä säteitä 875G tuottaa? 1 pystylinja sekä 4 kohdistuspistettä ja luotipisteet.

• Yhdistelmä soveltuu sekä suoruuden tarkistukseen että pisteen siirtoon. Voinko käyttää ulkona?

• Kyllä, pulssitilan ja vastaanottimen avulla. Ilman vastaanotinta näkyvyys riippuu valaistuksesta ja taustasta. Onko linjaa/pisteitä mahdollista kallistaa?

• Kyllä, manuaalitilassa voit asettaa halutun kallistuksen; itsetasaus ei silloin ole aktiivinen. Miten varmistetaan tarkkuus?

• Suorita kenttäkalibrointitesti säännöllisesti (esim. kaksoismittaus 5–10 m). Poikkeaman tulee pysyä ±0,3 mm/m sisällä. Mitä eroa vihreällä ja punaisella säteellä on? Vihreä on yleensä paremmin näkyvä kirkkaissa sisätiloissa, mikä nopeuttaa merkkauksen lukemista.

Kierrätysohjeet

• Pakkaus: lajittele pahvi ja muovi paikallisten ohjeiden mukaisesti.

• Laite: SER/W

• EEE – toimita hyväksyttyyn sähkö- ja elektroniikkaromun keräykseen. Akku/paristot: toimita erilliskeräykseen; älä hävitä sekajätteen mukana.
